詳情描述

寶安區(qū)西鄉(xiāng)街道房屋改造鑒定公司

哪些狀況下需要辦理房屋裝修改造檢測(cè)鑒定

結(jié)構(gòu)的可靠度與時(shí)間有著密切的關(guān)系,可劃分為時(shí)點(diǎn)可靠度和時(shí)段可靠度。結(jié)構(gòu)的可靠度不僅可以在限定時(shí)間的前提下從結(jié)構(gòu)狀態(tài)的角度進(jìn)行分析和控制,也可在限定結(jié)構(gòu)狀態(tài)的前提下從時(shí)間的角度進(jìn)行分析和控制,后者可稱(chēng)為時(shí)域可靠度。而且,對(duì)于同一結(jié)構(gòu),只要保證設(shè)計(jì)使用年限、極限狀態(tài)或壽命準(zhǔn)則一致,從結(jié)構(gòu)狀態(tài)角度和從時(shí)間角度都可用概率度量結(jié)構(gòu)的可靠性,而且兩者所對(duì)應(yīng)的可靠概率相等,這是一個(gè)重要的結(jié)論。安全性和適用性是對(duì)可靠性的基本分類(lèi);耐久性是可靠性中涉及材料性能退化的特殊問(wèn)題,它指結(jié)構(gòu)在規(guī)定的時(shí)間內(nèi),在規(guī)定的條件下,在可能引起材料性能退化的環(huán)境影響下,完成預(yù)定功能的能力,或者屬于適用性,或者屬于安全性。耐久性既可從時(shí)間角度也可從結(jié)構(gòu)狀態(tài)的角度用概率來(lái)度量,而且兩者所對(duì)應(yīng)的可靠概率相等。這一點(diǎn)對(duì)于當(dāng)前耐久性的研究具有重要的意義。無(wú)論在理論研究中還是在工程應(yīng)用中,它都使得結(jié)構(gòu)可靠性和耐久性的分析和控制能夠相互變通。

哪些狀況下需要辦理房屋裝修改造檢測(cè)鑒定——房屋改造時(shí)房屋原結(jié)構(gòu)承載力不足導(dǎo)致房屋開(kāi)裂發(fā)生：

混凝土結(jié)構(gòu)、砌體結(jié)構(gòu)的裂縫檢測(cè)
    目前常用石膏餅測(cè)量混凝土結(jié)構(gòu)構(gòu)件和砌體結(jié)構(gòu)構(gòu)件的裂縫發(fā)展情況，該方法操作簡(jiǎn)單，能夠有效、定性地測(cè)出裂縫的發(fā)展情況，若裂縫有持續(xù)發(fā)展，則所貼石膏會(huì)有斷裂裂縫，故須補(bǔ)貼新石膏餅以作進(jìn)一步觀察。
    測(cè)量裂縫寬度常用工具是裂縫比對(duì)卡和讀數(shù)顯微鏡。裂縫比對(duì)卡上面有粗細(xì)不等并標(biāo)注有寬度的平行線(xiàn)條，將其覆蓋于裂縫上，可比較出裂縫的寬度；讀數(shù)顯微鏡是配有刻度和游標(biāo)的光學(xué)透鏡，從鏡中看到的是放大的裂縫，通過(guò)調(diào)節(jié)游標(biāo)讀出裂縫寬度。若裂縫仍在發(fā)展，裂縫寬度值上應(yīng)標(biāo)明檢測(cè)時(shí)間，便于分析裂縫變化。
    裂縫深度沿其長(zhǎng)度方向一般也是不均勻的，通常情況下，裂縫寬度..處的裂縫深度深，故裂縫深度的檢測(cè)一般只針對(duì)裂縫寬度..處。鉆芯法和超聲波法是目前應(yīng)用比較廣泛的檢測(cè)裂縫深度的方法，這兩種方法技術(shù)比較成熟，測(cè)量結(jié)果比較準(zhǔn)確。

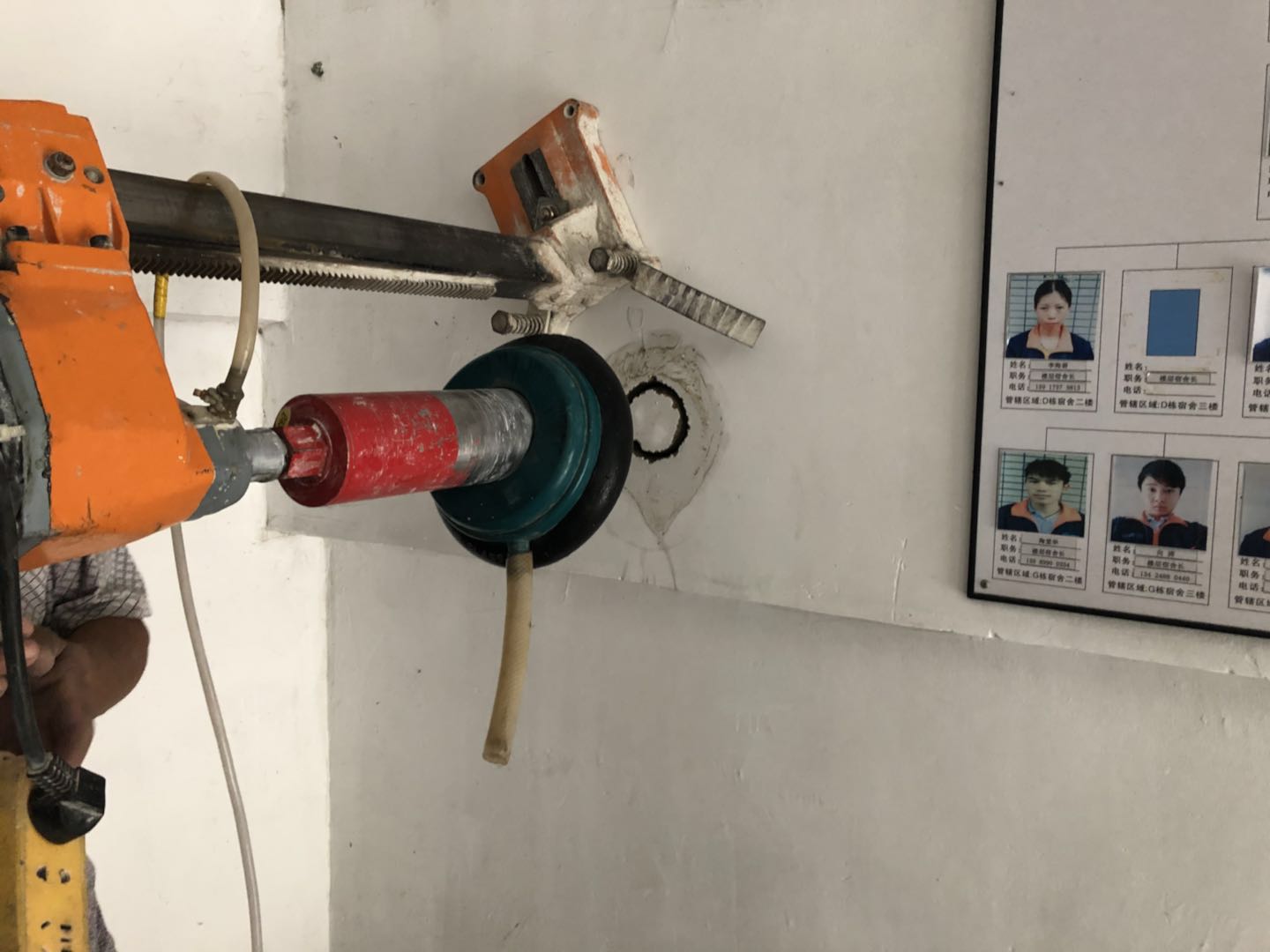

    鉆芯法屬局部破損檢測(cè)，不便于大面積使用，且不適用于深度較大的裂縫檢測(cè)。
    超聲波法屬于無(wú)損檢測(cè)，有著廣泛的應(yīng)用。對(duì)于一般寬厚比或長(zhǎng)細(xì)比較大的梁板類(lèi)結(jié)構(gòu)構(gòu)件，其兩個(gè)表面分別位于不同層、房間或室內(nèi)外，且裂縫深度一般都小于500mm，多采用單面平測(cè)法。
    附錄A列舉了混凝土結(jié)構(gòu)常見(jiàn)裂縫產(chǎn)生的原因及其分布、形態(tài)特征，這都是根據(jù)工程實(shí)踐經(jīng)驗(yàn)及裂縫調(diào)查統(tǒng)計(jì)結(jié)果所得。其中包括荷載作用下混凝土結(jié)構(gòu)的拉、壓、彎、剪裂縫，外加變形或約束變形作用下、施工因素引起的結(jié)構(gòu)裂縫。通過(guò)對(duì)以上裂縫的歸納匯總，使得檢測(cè)人員能夠根據(jù)裂縫的表面形態(tài)確定裂縫所屬類(lèi)型，弄清裂縫成因、性質(zhì)和危害，為裂縫的處理提供依據(jù)。各類(lèi)裂縫有如下特征：
（1）微裂縫：非常細(xì)微和短的裂縫，一部分在砂漿里，一部分在骨料和砂漿的界面上，通常只能用顯微鏡才能看見(jiàn)。這種裂縫由內(nèi)應(yīng)力或應(yīng)力流的轉(zhuǎn)向產(chǎn)生，需要用高靈敏度的超聲檢查。特別是沿混凝土澆筑方向的微裂縫會(huì)降低抗拉強(qiáng)度和增大抗拉強(qiáng)度的離散性。
（2）貫穿裂縫：指貫穿構(gòu)件整個(gè)橫截面的裂縫，由軸心受拉或小偏心受拉形成。
（3）彎曲裂縫：這種裂縫始于受彎構(gòu)件的受拉邊緣，常止于中和軸以下。
（4）中間裂縫和粘結(jié)裂縫：在通過(guò)配筋區(qū)的貫穿性裂縫之間，有時(shí)形成很小的中間裂縫，此種裂縫大部分只達(dá)到外層鋼筋處，并可由早期的表面裂縫或小的內(nèi)部粘結(jié)裂縫引起。
（5）剪切裂縫：此種裂縫是由剪力或扭矩引起的斜向主拉應(yīng)力造成，且與鋼筋軸線(xiàn)成一定的夾角。由剪力引起的剪切裂縫，可由彎曲裂縫演變而成，或者在梁腹中開(kāi)始。
（6）沿鋼筋的縱向裂縫：新澆筑混凝土凝固下沉受阻時(shí)產(chǎn)生，或者鋼筋腐蝕時(shí)體積膨脹產(chǎn)生，有時(shí)也由高的粘結(jié)應(yīng)力造成的橫向拉力所致。這種裂縫可能伸延到表面，在鋼筋間距密時(shí)與表面平行，并使混凝土保護(hù)層呈殼狀剝落。在預(yù)應(yīng)力結(jié)構(gòu)中，如果混凝土保護(hù)層太薄或縱向壓力太大，縱向裂縫就會(huì)沿著套管中大的預(yù)應(yīng)力鋼筋絲束產(chǎn)生；如果灌入砂漿太稀，在套管中存在過(guò)多的水而且凍結(jié)，也會(huì)產(chǎn)生縱向裂縫。
（7）表面裂縫和網(wǎng)狀裂縫：這種裂縫是由不均勻收縮、碳酸鹽或溫差引起的內(nèi)應(yīng)力造成。如果產(chǎn)生內(nèi)應(yīng)力的內(nèi)部約束力沒(méi)有明顯的方向，則網(wǎng)狀裂縫可在任意方向形成。如果以拉應(yīng)力方向?yàn)橹鳎朔N裂縫則平行分布。這類(lèi)裂縫不深，大部分為幾毫米至十幾毫米，當(dāng)溫度和收縮差逐漸減小時(shí)，這種裂縫會(huì)自動(dòng)閉合。

信息由用戶(hù)自行發(fā)布，采用請(qǐng)謹(jǐn)慎，我們鼓勵(lì)您當(dāng)面交易。 加固之家網(wǎng)只為傳遞信息，我們不做任何雙方證明，也不承擔(dān)任何法律責(zé)任。 信息轉(zhuǎn)載，請(qǐng)標(biāo)明來(lái)源于http://www.chizhounxcs.cn/info-3390.html
