該鋼結構廣告牌位于寶安高速公路出口處右側200米，主體結構為鋼結構，廣告牌安為兩面廣告牌。為了解該廣告牌目前的使用狀況及是否滿足安全性要求，受中共深圳市寶安區委宣傳部委托我司，《戶外廣告設施鋼結構技術規程》CECS148：2003等現行相關標準于2018年10月赴現場進行了檢測，現根據現場檢測和分析計算結果提出該廣告牌的結構安全性鑒定報告。

1   檢測鑒定的內容、儀器及依據

2.1  檢測鑒定內容

 根據委托方提供的資料，結合本工程的具體情況，檢測鑒定的主要內容如下：

（1）   對鋼結構主要構件尺寸核查；

（2）   鋼結構外觀變形、銹蝕情況檢查；

（3）   檢查鋼結構使用過程中的損傷情況；

（4）   檢測鋼結構焊縫的外觀質量；

（5）   柱腳錨栓檢查；

（6）   根據實際檢測結果以及相關資料對結構進行整體驗算，給出安全鑒定結論和使用建議。

2.2  檢測鑒定儀器

（1）焊縫檢驗尺（I型）

（2）涂層測厚儀（MINIEST2100）

 (3) 磁粉探傷儀 (Y1-AC Y0KE)

（4）超聲測厚儀MVX

（5）手持式激光測距儀(PD30型)

（6）游標卡尺(0.02mm)

（7）鋼卷尺（5m）

（8）電子經緯儀（ET-02型）

2.3  檢測鑒定依據

對該項目的檢測主要依據以下標準進行：

1、《鋼結構設計規范》（GB 50017－2003）

2、《鋼結構工程施工質量驗收規范》（GB 50205-2001）

3、《工程測量規范》（GB 50026-2007）

4、《建筑結構荷載規范》（GB 50009－2012）

5、《戶外廣告設施鋼結構技術規程》（CECS 148:2003）

6、《焊縫無損檢測 超聲檢測 技術、檢測等級和評定》（GB/T 11345-2013）

7、《建筑鋼結構焊接技術規程》（JGJ 81-2002）；

8、委托方提供的相關資料；

9、檢測鑒定合同。

3   鋼柱腳預埋板、地腳螺栓檢測

柱腳預埋板與鋼柱角焊縫焊接,肋板與鋼管柱及底板均采用焊縫焊接, 肋板厚20.0mm的共計25塊,底板為厚20mm鋼板。

地腳螺栓采用25根M30的地腳螺栓，均勻分布,鋼板四角各附加1根M30的地腳螺栓。

4     鋼柱檢測

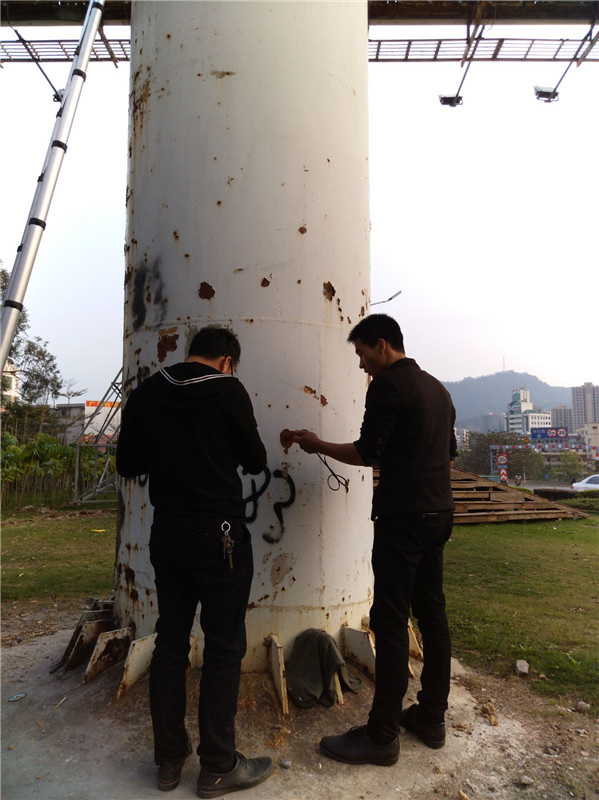

 鋼柱采用φ1240mm，t16mm鋼管，鋼柱表面粉刷涂層輕微剝落，柱身表面輕微銹蝕。

對柱身環向對結焊縫進行了檢測，檢測結果表明，通過外觀檢查，柱腳焊縫已銹蝕剝落至母材，其不符合GB50205-2001《鋼結構工程施工質量驗收規范》之要求，質量不合格。

按照正常鑒定工作順序，我們首先根據圖紙對廠房整體結構布置和概況進行詳細勘查，查勘房屋所采用結構形式是否符合設計圖紙及國家規范規程，傳力路線是否明確，結構布置是否合理，支撐系統是否完整、支撐系統長細比是否滿足規范要求，因為這些都涉及到結構的穩定性問題。而結構穩定性一直是鋼結構的突出問題。所以我們必須了解結構穩定性的基本概念，只有這樣我們才能在鋼結構廠房安全鑒定工作中更好的發現和處理鋼結構失穩問題。 在構件強度檢測方面主要從以下幾項重點著手： ①、廠房混凝土強度檢測 ②、廠房鋼構件原材料檢測（力學及工藝性能） ③、廠房鋼構件連接用高強螺栓檢測（扭矩系數、抗滑移系數） ④、廠房鋼構件尺寸偏差檢測 ⑤、廠房鋼構件外觀質量檢測 ⑥、廠房鋼構件材料厚度檢測 ⑦、廠房鋼構件材料涂層厚度檢測 3、基礎穩定性 處理完上部結構鑒定工作后，就是基礎的穩定問題了。一般采用高精度全站儀對排架柱、房屋四角的傾斜量進行量測判斷結構變形狀況；必要時對房屋進行沉降觀測以判斷基礎是否穩定。 檢測中所依據國家規范規程有： 《工業建筑可靠性鑒定標準》（GB50144-2008） 《建筑結構檢測技術標準》（GB/T50344-2004） 《鋼結構工程施工質量驗收規范》（GB50205-2001） 《鋼結構現場檢測技術標準》（GB/T50621-2010） 《鉆芯法檢測混凝土強度技術規程》（CECS03：2007） 《回彈法檢測混凝土抗壓強度技術規程》（JGJ/T23-2011） 《鋼結構高強度螺栓連接技術規程》（JGJ82-2011） 《建筑物變形測量規范》（JGJ8-2007）及相關設計規范等等。 基礎的穩定問題其實就是基礎、地基是否能滿足強度和變形要求。不滿足則容易出現整體沉降和不均勻沉降，上部結構表現出傾覆和過度的塑性變形而不適于繼續承載等問題，從而影響結構正常使用功能和抗震能力。
